MT系列:? 1KVA～10KVA逆變電源

一、概述

MT系列專用逆變電源是針對通信系統、鐵路系統、電力系統的要求而精心開發設計的新一代智能型專用高頻逆變電源，以滿足通信、鐵路、電力各個應用環境對供電電源高品質和高可靠性的要求，并適用于一切對電源干擾敏感，需要穩定、可靠、凈化的不間斷正弦波交流輸出的系統。

二、功能和特點

（1）MT系列為智能型專用逆變電源，采用智能化微電腦DSP控制技術，采用先進的控制理論和成熟穩定的高頻逆變模式，能快速響應外部環境的變化，實時提供不間斷的完全高品質的交流輸出。

（2）采用先進的PWM+SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波。

（3）先進的DC-AC電氣隔離技術，有別于其他偽隔離的模式，真正實現DC與AC在所有回路完全電氣隔離，滿足所有應用系統的隔離要求，消除所有可能的交互干擾。

（4）具備開機自檢功能，帶載能力強、負載兼容性好；內置旁路開關，提高了逆變電源供電的連續性、可靠性。

（5）具備市電直接開機功能，允許用戶在無直流輸入時，旁路市電輸出給負載供電；允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換。

（6）具備市電輸入50HZ/60HZ自適應功能，即可跟蹤和記憶市電輸入頻率并逆變輸出相同的頻率模式，使逆變器的輸入頻率范圍達到44Hz~66Hz，輸出50Hz或60Hz，廣泛的適應不同的電網和設備需求。

（7）具備智能型無人值守功能，在出現直流電壓過高或過低、市電掉電等關斷輸出后，直流電壓或市電恢復正常，電源自動恢復輸出，尤其適用于無人值守的通訊基站。

（8）具有完善的安全保護功能，具備直流輸入防反接和直流輸入緩沖保護，具備過壓、過載、短路、過溫、逆變故障等全面保護措施。

（9）采用先進的反灌雜音抑制技術，與其他共用直流屏的通訊設備互不干擾，交流輸入端采用多重濾波，消除市電電網的干擾，滿足應用系統需要主用交流電源的需求。

（10）提供A型和D形兩種工作模式，其中：

A型逆變電源在有市電時，處于市電輸出模式，當市電輸入故障時自動切換到逆變輸出。

D型逆變電源正常工作在逆變輸出模式，當直流輸入故障時自動切換到市電旁路輸出。

（11）具備豐富的LED/LCD狀態顯示和報警信號顯示功能，提供完備可親的人機操作接口。

（12）提供3組無源干結點，分別用于直流輸入低電壓故障、交流輸入故障、設備故障告警。

（13）提供標準RS232通信接口，支持實時數據通訊功能，利用監控軟件實時監控和管理逆變電源工作情況。

（14）通過外接SNMP適配器，實現逆變電源的上網功能，達到網絡監控和管理的目的。

二、??????????????技術特性和參數

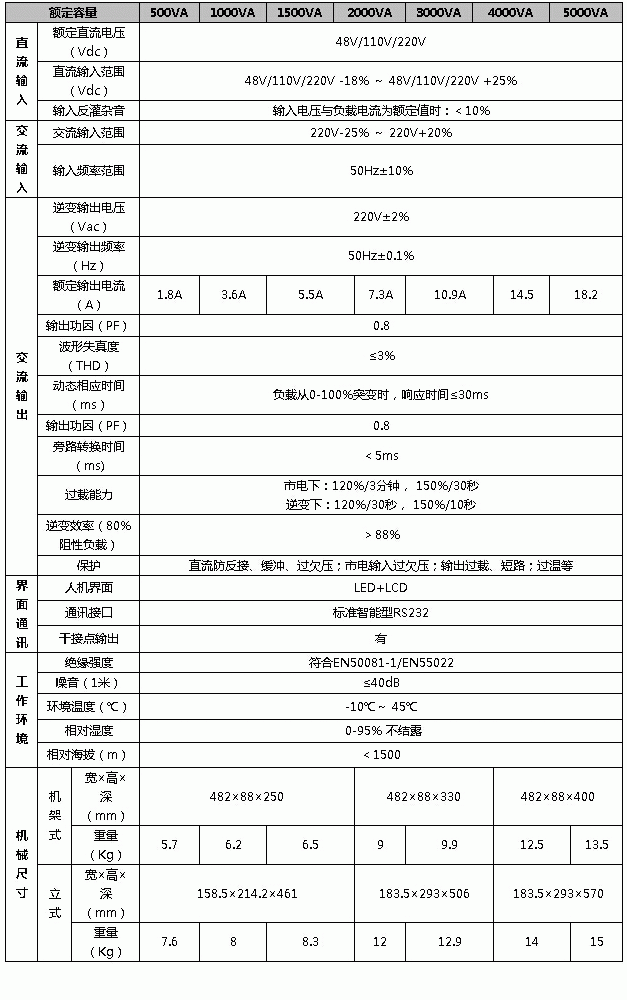

1、技術參數

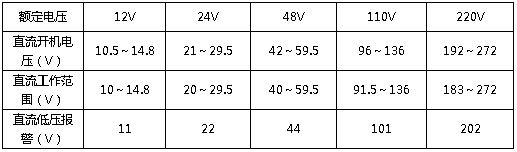

2、輸入直流開機電壓與工作范圍

說明：

（1）為了保護蓄電池，只有當蓄電池電壓處于開機電壓范圍之內時，逆變器才能正常開機

（2）開機進入工作狀態后，只要蓄電池電壓處于工作電壓范圍之內，逆變器都能正常工作。當蓄電池電壓降到報警電壓下限時會有電壓低告警,繼續下降到工作電壓下限時逆變器關機。

三、??????????????結構和原理

1、硬件結構及工作原理

說明：本機型采用先進的PWM+SPWM高頻技術，使用DSP作為主控制芯片，是先進的智能控制和成熟穩定的逆變模式之完美結合。

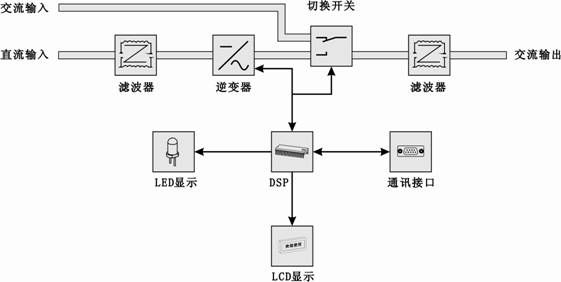

原理框圖

2、運行模式

（1）AC供電模式

即A型逆變器工作模式，即逆變器在有市電的情況下用市電給負載供電，在市電異常時啟動切換到逆變工作。

（2）DC供電模式

即D型逆變器工作模式，在正常情況下，D型逆變器一直工作在逆變輸出狀態，在直流發生故障情況下輸出切換到市電旁路。

2、外觀及指示燈

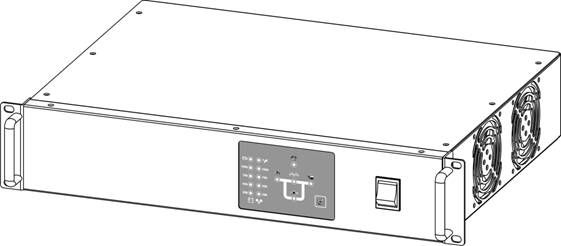

（1）外觀

機架標準型

1~5KVA

（2）前面板

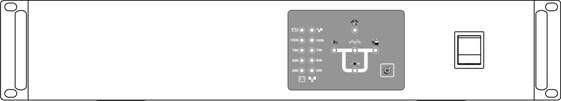

簡易機架標準型

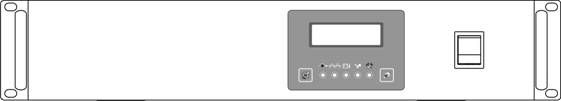

液晶顯示機架專業型

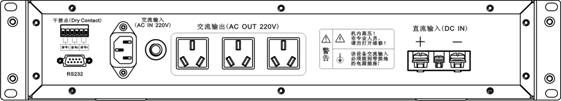

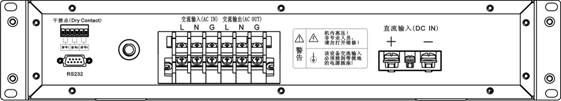

（3）后面板

簡易機架標準型

液晶顯示機架專業型

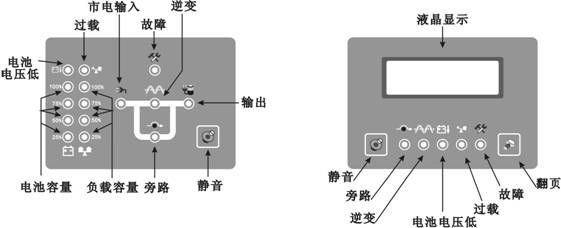

（4）指示燈

簡易機架標準型????????????????????????????? 液晶顯示機架專業型
