MT4850A通信電源

一、簡述

該電源模塊能夠完成交流到直流的轉換，90Vac～290Vac輸入能正常工作, 額定53.5VDC輸出，輸出電壓可以通過電源監控模塊調節。該電源具有過流保護、輸出過壓保護、過熱保護等功能。整流模塊寬度為103mm，高度為2U，深度為243mm。整流模塊自帶風扇散熱，整流模塊前進風后出風風道設計。整個電源嚴格按安規要求設計，符合信息技術設備安全標準要求。



二、整流模塊的名稱和型號

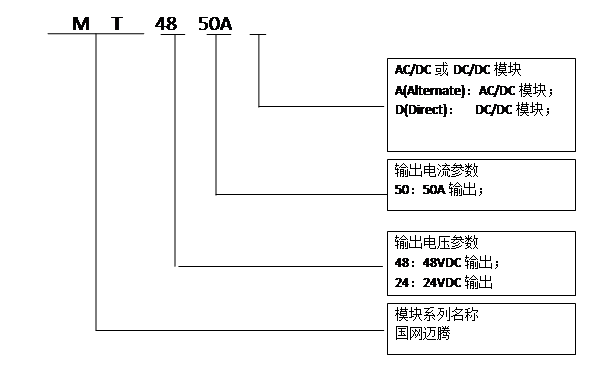

圖1電源模塊命名規則

 三、整流模塊外觀



整流模塊的外形圖如下：

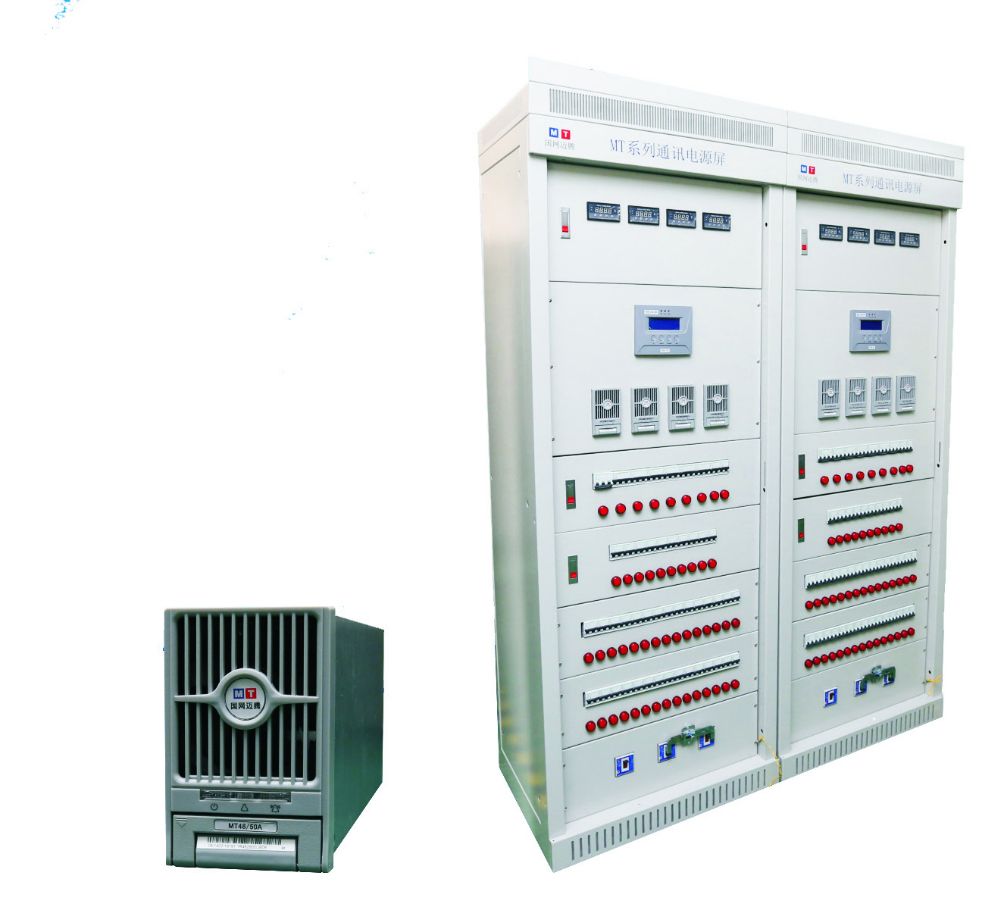

圖2整流模塊外形圖

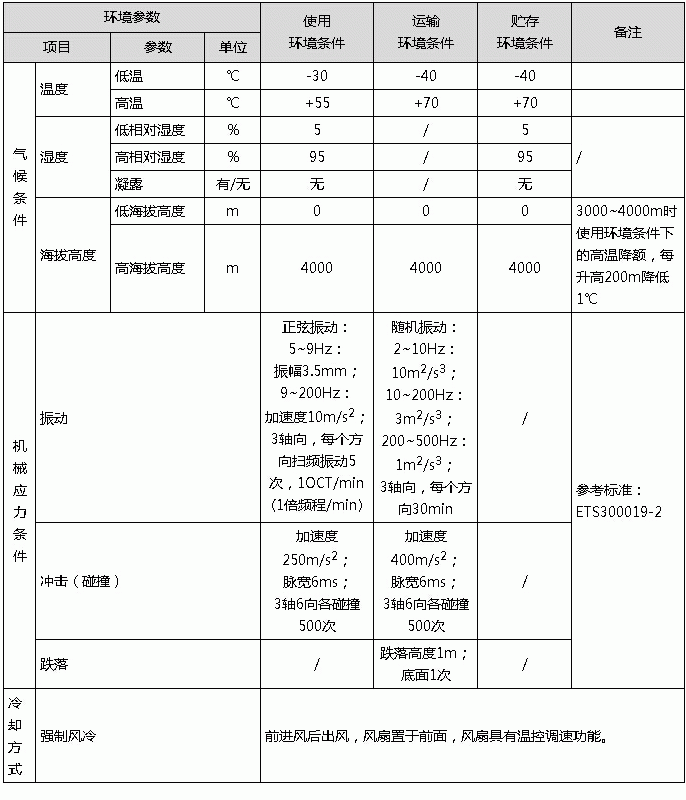

環境條件

環境條件



 注1：

（1） 55℃～65℃時，模塊功率降額，降額方式為模塊自動降額。

（2） 55℃時，模塊能夠輸出最大輸出功率，不會出現過溫保護，模塊正常運行。

（3） 65℃時，模塊能夠自動降額，保證長期穩定輸出至少80%額定功率。

      電氣特性輸入基本特性

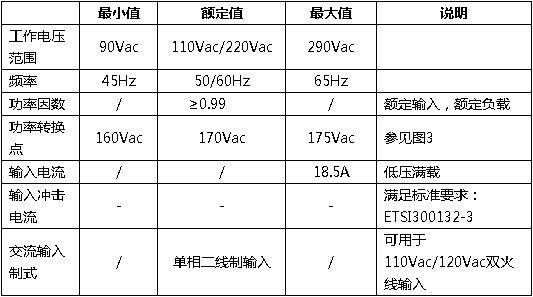

輸入電壓、頻率、電流

輸入基本特性

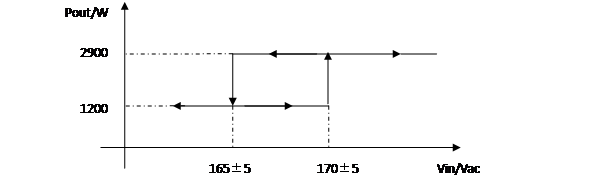

圖3功率轉換特性曲線圖

輸入側保護

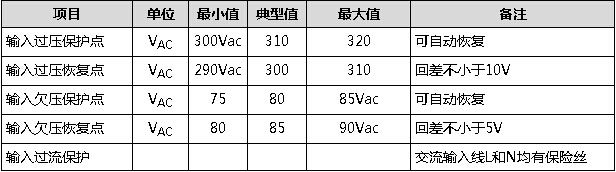

保護功能及設置點

 輸出特性

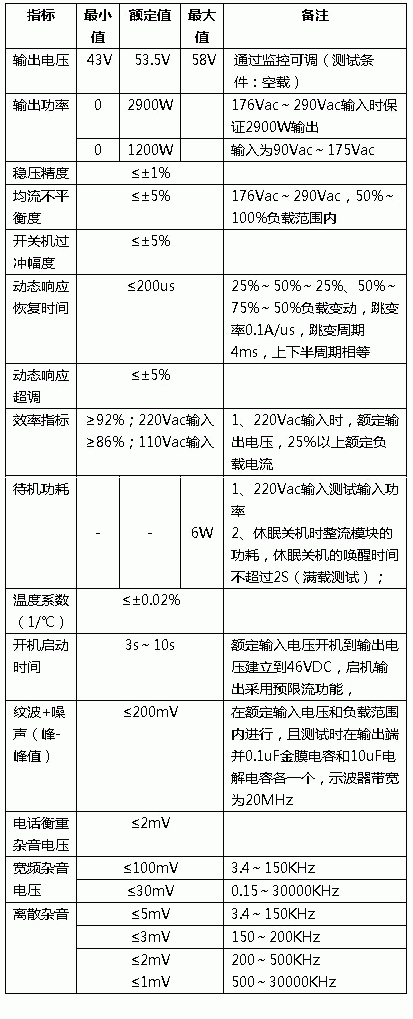

輸出電壓\電流、穩壓精度、紋波噪聲等

輸出特性

注2：整流模塊輸出電流調節和通信中斷有如下：

（1） 整流模塊輸出電流可以按電流命令來進行調節，調節范圍：1A~50A。

（2） 整流模塊與監控模塊通信中斷超過1分鐘，整流模塊輸出自動恢復至53.5V，不限流狀態。如果該模塊是受監控模塊控制關機的，那么此時自動開機（如果整流自身存在故障導致關機則不能再開機）。

       輸出側保護

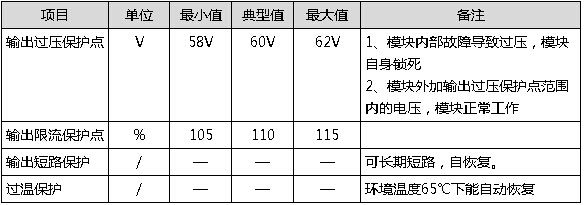

保護功能及設置點

                                                  整流模塊和監控模塊通信功能

整流模塊與監控模塊之間采用RS485通訊方式（半雙工、雙線）。

整流模塊中的RS485接口需要采用隔離設計，RS485的供電電源為+5Vdc，由監控模塊提供。

整流模塊主要監控信息有：

1、調壓、調流功能：滿足蓄電池均浮充要求，滿足調壓要求；

2、單模塊開關機控制；

3、告警信息：

市電故障：市電故障（交流輸入過欠壓）；

模塊保護：溫度預告警；

模塊故障：輸出過壓關機、風扇故障、過溫關機或其它模塊內部原因引起的無輸出；

（模塊處于：休眠關機狀態、市電故障不上報模塊故障）。
